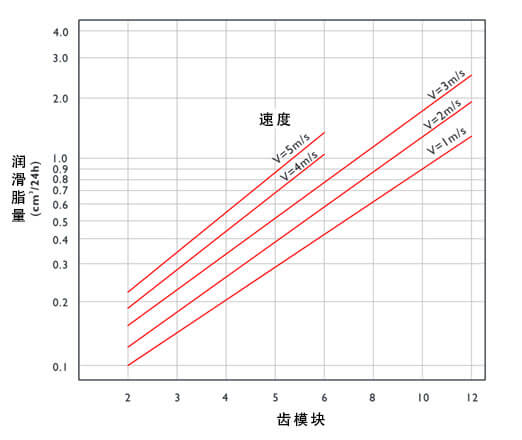

在至少两个金属零件一起工作的动力传动系统中,需要适当的润滑。其主要目的是保护零件免受腐蚀,在工作方向动态变化期间金属-金属碰撞,并减少由于摩擦而造成的磨损,从而延长其使用寿命。这种系统的一个例子是小齿轮-齿条组合。适当的润滑使其可以长期无故障运行。但是,必须正确执行。润滑剂不能太少或太多。在现代数控机床中,所谓的 连接到控制器的自动润滑系统。控制器在适当的时间间隔内向润滑系统发出信号,当他要给正确剂量的润滑剂时。对于车轮和齿条,润滑剂的供应量取决于齿模和齿轮相对于齿条运动的线速度。这种关系显示在下表中。

从图表中可以很容易地看出,对于M = 2齿模块的钢带,其行进速度最高为5 m / s,每24小时运行仅需要约0.23 cm3的润滑脂。如您所见,润滑剂的这个值可确保小齿轮-齿条系统正确运行。

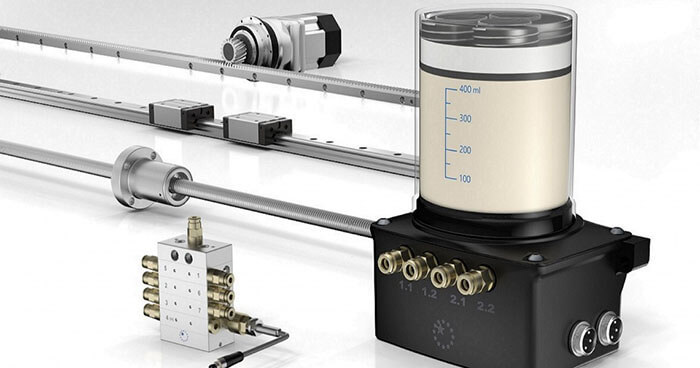

Apex Dynamics向客户提供齿条和小齿轮,并以自动润滑系统的形式提供完整的解决方案。该系统包括一个润滑泵,分配器,软管,连接器和一个聚氨酯制成的齿轮,通过该齿轮可以薄薄地分布润滑剂。

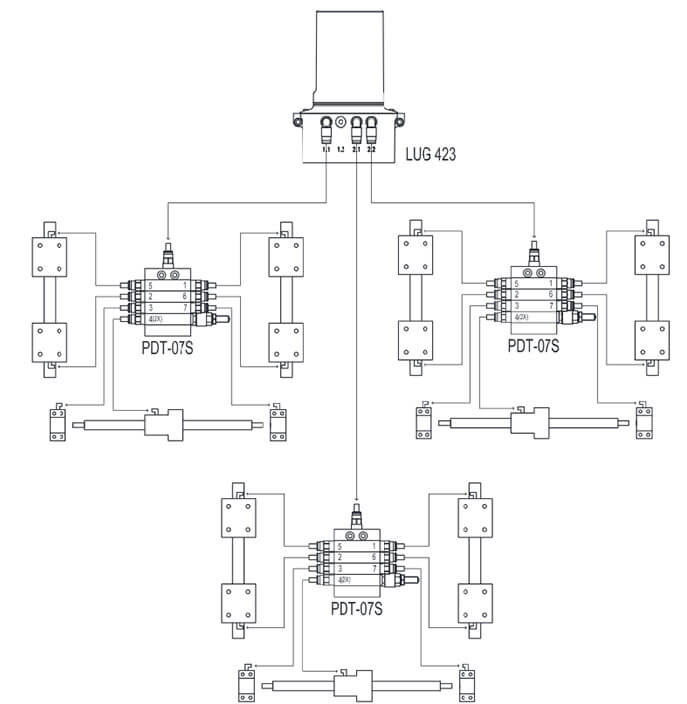

润滑系统架构的示例如下所示。
