花键传动有什么优点？在实践中,花键齿轮有3个重要优点,但有时很难选择。因此,在本文中,我们将解释 DIN5480 标准的工作原理以及如何轻松地为您的应用选择合适的减速机或小齿轮。

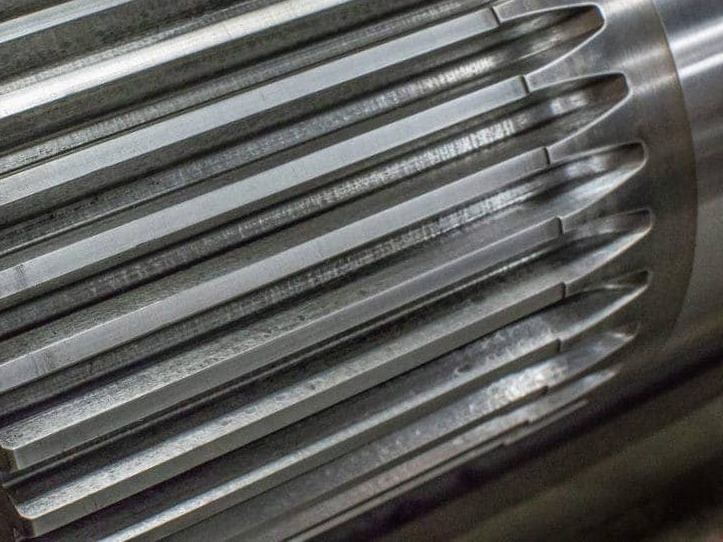

采用花键齿形的输出轴也称为 Multi-spie、DIN5480 或渐开线轴。具有特殊齿的轴有许多不同的名称,例如,具有相同齿的小齿轮可以在其上滑动。

上花键输出轴的 3 个优点

与花键连接相比,花键轴的优点在于它具有较小的齿隙,可以传递更多的扭矩,并且由于花键轴的齿高低于键槽的高度,因此可以制造得更小。

DIN5480及输出轴

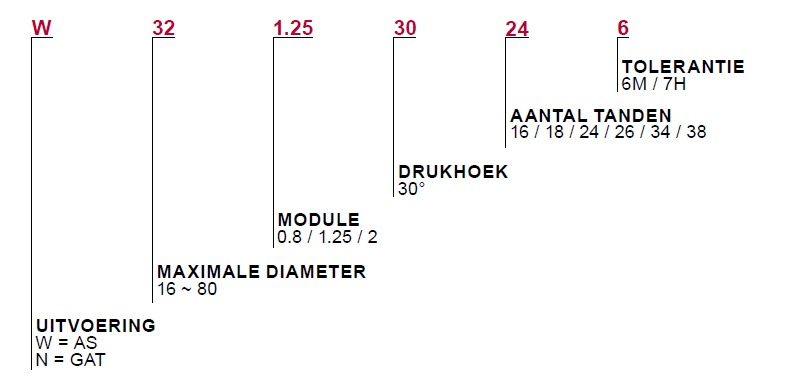

DIN5480 是一项德国标准,我们通过该标准描述齿轮箱和小齿轮,例如 W32 x 1.25 x 30 x 24 x 6。这在技术上描述了全花键轴。因此,N32-1,25-30-24-6 可以被推到 W32-1,25-30-24-6 上。我们在此图中对此进行解释：

W代表"Welle",意思是轴,N代表"Nabe",意思是轮毂。DIN5480 中的压力角始终为 30 度,实际上是多余的。公差（此处为 6）代表样条线的"公差等级"。范围从 5 到 12。数字越小,公差范围越小或越紧。

DIN 5480 基于独立于模块的参考直径。符合 ANSI B92.2M 和 ISO 4156 的花键齿不能与 DIN 5480 系列标准中描述的花键互换。

DIN5480 使用不同的类别和版本,Apex Dynamics 只使用最准确的花键减速机。

购买带有花键输出轴的

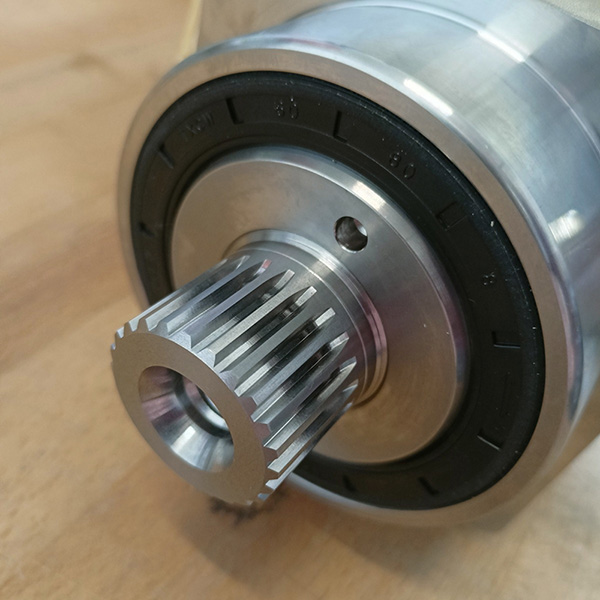

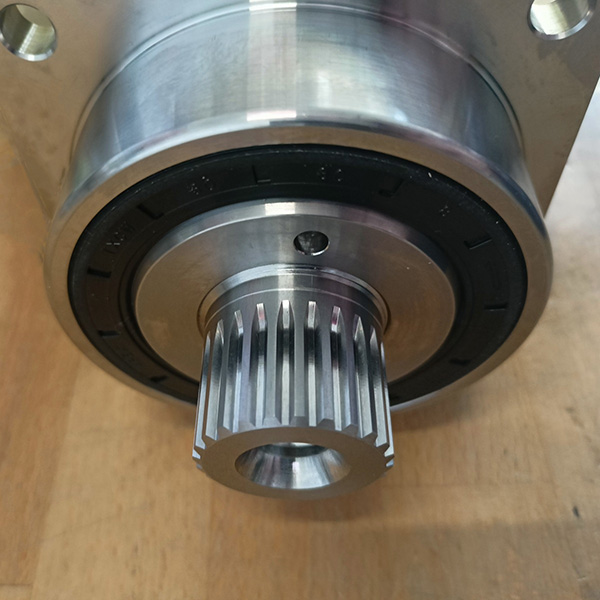

在我们的减速机中,全系列 AB/ABR、AF/AFR、AFH/AFHK 和 AFX/AFXR 以及准双曲面 K 系列均可配备花键输出轴。对于小齿轮,整个 D 系列（直齿轮和斜齿轮）均采用花键齿。

您想了解有关带花键齿轮的输出轴的更多信息,或者想知道我们会为您的应用推荐什么？然后联系 Apex Dynamics,我们将很快（通常在同一天）回复您并给出答复。
