两个新系列的 ,它们为 Apex Dynamics 计划添加了什么？我们的带有输出轴和输出（机器人）法兰的型号非常成功,通过这些新系列,我们结合了不同减速机设计的强大特性。在本文中,我们将解释新 MF/MFK 和 MD/MDK 系列的具体属性。也许同样重要的是,如何将其定位在 APEX DYNAMICS 已经非常广泛的高端减速机系列中。

在我们详细讨论 MF/MFK 系列和 MD/MDK 系列的特性之前,我们想让您了解这两个系列在我们产品计划中的地位。 MF/MFK系列在设计和尺寸方面与AFH/AFHK系列相同,而输出侧与AF/AFR和AFX/AFXR系列相同。 MD/MDK系列在输出侧的尺寸和结构方面与带机器人法兰（ISO9409）的AH/AHK系列相同。我们想更详细地介绍每个系列,以便让您了解所提到的系列的属性如何相互关联。

MF/MFK系列

AFH 系列高扭矩减速机 Apex Dynamics新的MF / MFK系列与AFH/AFHK系列具有相同的设计和尺寸。如果从外观来看,这些也与非常成功的AF/AFR和AFX/AFXR系列相同。这使得始终可以互换这些系列,而无需在应用程序中进行调整。

功能上的主要区别之一是外壳。与 AFH/AFHK 一样,MF/MFK 具有钢制（黑色环氧树脂涂层）外壳和钢制输出轴。 AF/AFR 和 AFX/AFXR 系列具有不锈钢 (SUS416) 外壳和输出轴。

所有这些版本都配备了 Viton 密封件,该密封件在硬化和研磨的表面上运行,以实现最佳密封。作为所有这些版本的输出轴,您可以选择光滑轴 (S1)、带键槽的轴 (S2)、花键 DIN5480 (S3),在某些情况下甚至可以选择带收缩盘的空心轴 (S4)。

MF/MFK 系列的内部构造使其通常可以吸收更高的径向力,从而产生更高的倾翻扭矩 M2K。这是轴承、所用材料、后处理和设计之间的相互作用。 1 级版本的标准扭转间隙为 ≤ 3,2 级版本的标准扭转间隙为 ≤ 4 弧分。对于更精确的应用,AFH/AFHK 提供了最佳解决方案。

直角减速机

在直角变体（MFK 系列）中,通过使用准双曲面前级可以实现更多可能性,对此我们建议您参阅我们广泛的产品页面。

与 AFH/AFHK 一样,新的 MF/MFK 系列提供 060 至 240 尺寸,而 AF/AFR 和 AFX/AFX-R 则提供小尺寸 (042)。这些系列的最大尺寸也分别为 220 和 180。

下面的图形概述可以很好地了解 MF/MFK 系列与提到的其他系列相比的定位：

机器人法兰：MD/MDK系列

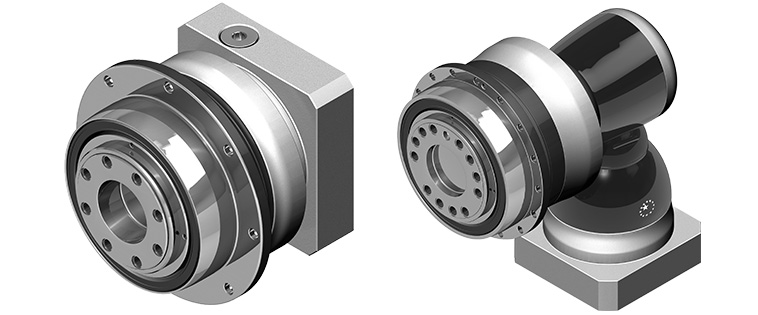

AH 系列重型减速机,带输出法兰 ISO 9409 Apex DynamicsAPEX DYNAMICS 已经拥有非常广泛的带输出法兰或 ISO9409 机器人法兰的减速机。新的MD / MDK是一个附加功能,对于机器人和转盘等应用很有趣。

MD/MDK在输出侧的设计和尺寸方面与AH/AHK系列相同,具有ISO9409钢输出法兰和黑色环氧涂层钢外壳。

最大的区别在于扭转间隙、允许扭矩和价格水平。由于并非每个应用都需要极其精确,但确实需要动态且具有高倾翻扭矩,因此 MD/MDK 系列提供了一个有趣的选择。对于 1 级版本,这种类型的扭转间隙≤ 3 弧分。 2 级版本的弧分≤ 3 角分。与该系列中的所有其他减速机一样,采用 Viton 密封件来实现最佳密封。润滑剂是我们常用的凝胶作为标准,但可以选择性地调整。例如,使用经 NSF-H1 批准的食品级润滑剂。

APEX DYNAMICS 为高动态 Delta 机器人开发了 AP"Apex Performance"高扭矩减速机。与 APEX DYNAMICS 的所有其他行星减速机不同,该系列有四个行星齿轮。与极低的扭转间隙相结合,是高精度和高动态拾放应用的理想减速机。

AD/ADR 系列具有不锈钢外壳和输出法兰,特别适合食品相关行业的应用。

凭借性能介于 AD/ADR 和 AH/AHK 系列之间的 MD/MDK 系列,APEX DYNAMICS 拥有更多选择,可以为每种应用选择合适的减速机。

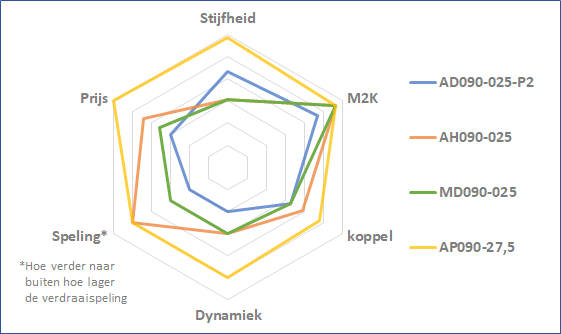

下图清楚地显示了 MD/MDK 系列与其他系列相比的概况：

立即可用

MF/MFK 和 MD/MDK 系列均已完全包含在我们的设计工具中,可以下载 2D 和 3D 图纸,以便连接到任何所需的伺服电机。

MF/MFK 和 MD/MDK 系列的大多数产品在我们台湾的工厂已有库存,因此与我们所有产品一样,交货时间约为订单后 4 周。

应用 MF/MFK 和 MD/MDK

在某些应用中,MF/MFK 和 MD/MDK 可能是更佳的选择：

• 齿条和小齿轮驱动

• 分支表

• 包装机

• 在精度很重要的情况下定位皮带

• 医疗行业

• 拾取和放置机器人
